Методы оценки коррозионной стойкости металлических материалов

Электрохимический метод оценки склонности металлов и сплавов к коррозионному растрескиванию под напряжением.

основан на регистрации анодного тока в момент наложения на образец неразрушающей механической нагрузки в условиях потенциостатического растворения;
с положительным результатом применен для изучения коррозионного растрескивания под напряжением латуней Л59 и ЛС59, широко используемых в промышленности.

Метод оценки скорости коррозии металла по количеству поглощенного кислорода.

основан на определении количества кислорода, поглощенного металлом в процессе его коррозии;
пригоден для процессов коррозии с кислородной деполяризацией;
предусматривает использование в качестве источника кислорода (необходимого для осуществления метода) электролизера: о скорости коррозии судят по количеству электричества, затраченного электролизером за период проведения испытаний;
позволяет проводить непрерывные коррозионные испытания с одновременными электрохимическими измерениями;
пригоден для определения коррозионной стойкости металлических образцов любых видов (пластина, стержень, порошок) и независимо от характера продуктов коррозии (растворимые или нерастворимые);
рекомендуется для испытаний на атмосферную коррозию и коррозию в растворах;
позволяет определять и скорости различных химических процессов, протекающих с участием кислорода и иных газов.

Метод потенциостатического травления

заключается в анодном травлении образцов в водном растворе, содержащем HClO4 и NaCl при постоянном потенциале;
позволяет одновременно испытывать 10 образцов;
критерием стойкости против межкристаллитной коррозии является отсутствие на поверхности специально изогнутого образца трещин;
позволяет проводить быстрый неразрушающий контроль стойкости нержавеющих сталей 08Х18H10Т и 12Х18H10Т, изделий из них, сварных соединений, а также двухслойного и наплавленного металла против межкристаллитной коррозии;
утвержден в качестве Российского Государственного Стандарта.

Метод химических испытаний нержавеющих сталей на стойкость против питтинговой коррозии

заключается в выдерживании образцов в растворе 10%FeCl3Ч6H2O с последующим определением потери их массы;
используется для получения сравнительных оценок питтингостойкости выпускаемых и вновь разрабатываемых материалов, металлов различных плавок, материалов, подвергнутых различным видам обработки, и др.;

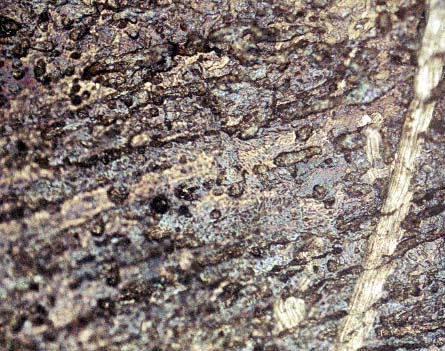

основным критерием питтингостойкости сталей является средняя условная скорость питтинговой коррозии, а дополнительными критериями служат максимальная глубина питтингов и среднее число питтингов на единицу площади поверхности образцов;
утвержден в качестве Российского Государственного Стандарта.

Электрохимический метод определения стойкости нержавеющих сталей против питтинговой коррозии

заключается в определении разности между потенциалом свободной коррозии и потенциалами питтингообразования, репассивации или питтинговой коррозии, определенными методами потенциодинамической или гальваностатичекой поляризации;
предусматривает проведение испытаний в стандартизованных условиях ( модельных морской и оборотной воде), а также в реальных эксплуатационных средах;
позволяет решать задачи, описанные в предыдущем пункте, а также выбирать условия электрохимической защиты сталей от питтинговой коррозии;
позволяет определять стойкость нержавеющих сталей против питтинговой коррозии в условиях, максимально приближенных к эксплуатационным;
утвержден в качестве Российского Государственного Стандарта.

Метод цветных индикаторов (различные вариации)

позволяет решать задачи, описанные выше для химического метода;
является неразрушающим методом контроля питтинггостойкости нержавеющих сталей и плакирующих слоев биметаллических материалов;
имеет повышенную экспрессность (1-10 мин);
представляет интерес для потребителей нержавеющих сталей и биметаллической продукции с плакирующими слоями из этих сталей;
в настоящее время используются на целлюлозно-бумажных комбинатах.

Метод электрохимического моделирования активно развивающихся питтингов

используется для определения скорости растворения металла в активно развивающихся питтингах;
представляет интерес, как для исследовательских целей, так и для производств, эксплуатирующих нержавеющие стали в условиях повышенной вероятности возникновения питтинговой коррозии.

Электрохимические методы оценки склонности углеродистых и низколегированных трубных сталей к локальной (питтинговой и язвенной) коррозии

предназначены для оценки склонности к питтинговой и язвенной коррозии трубных сталей, например, типа Ст3, 10,15,20 и т.п., используемых для прокладки нефтегазопроводов, водопроводов теплопроводов различных назначений и др.
иcпользуются на промысловых нефтегазопроводах Самотлорского месторождения
защищен патентом.

Экспресс-методы определения стойкости углеродистых трубных сталей против локальных видов коррозии, сочетающие краткосрочные химические испытания с исследованием поверхности металла при помощи оптического микроскопа

предназначены для оценки качества углеродистых и низколегированных сталей;
рекомендуются для прогнозирования срока службы стальных изделий предприятиями - потребителями продукции из черных металлов, а также для контроля качества производимого металла на предприятиях - производителях сталей;
применяются на нефтедобывающих предприятиях Западносибирского месторождения.

Метод сравнительного тестирования металлических образцов и изделий на их склонность к питтинговой и избирательной корозии

базируется на использовании высококонцентрированных растворов сульфата и хлорида хрома;
основан на быстрых электрохимических измерениях;
рекомендуется для нержавеющих сталей и сплавов (с целью определения их стойкости против питтинговой коррозии) и для латуней (с целью оценки их склонности к обесцинкованию).

Электрохимический метод оценки стойкости латуней к структурно-избирательному растворению

представляет интерес для судостроительной промышленности;
используется на судостроительных предприятиях Балтийского бассейна.

Телефон лаборатории: (495) 917-1157
Факс: (495) 917-2490
E-mail: reformir@yandex.ru, reform@cc.nifgi.ac.ru
